產品說明

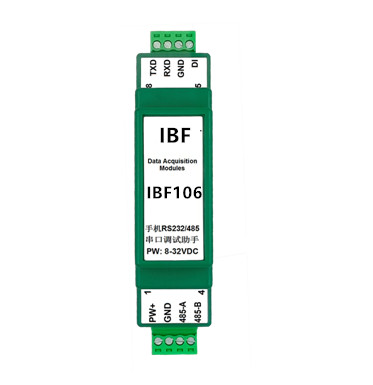

手機WIFI轉RS232/RS485串口調試助手 IBF106

產品特點：

● 無需電腦，手機和IBF106模塊即可調試串口

● 手機不用安裝驅動，通過Wifi連接到模塊

● 可以調試RS232接口和RS485接口

● 手機可以發送測試數據和接收設備數據

●  RS232/485的波特率和校驗位可以修改

● 可以調試Modbus設備,自動計算CRC

● 支持16進制發送和字符串發送

● 參數設置可以保存，下次開機自動設置參數

● 支持一路DI開關變化后自動發數據給串口

● 體積小，方便攜帶，隨時調試串口設備

● 專利產品，仿冒必究

● 外形尺寸：79 x 69.5x 25mm

典型應用：

● 工業控制設備調試

● 工控調試RS232/485通訊

● 開關觸發一條串口指令

產品型號：

IBF106 - 232/485 – WiFi

                                                    通訊接口2

                                                   WiFi：為WiFi網絡接口

                                        通訊接口1

                                        232/485：支持RS232接口或RS485接口，可通過網頁選擇

IBF106通用參數：

(typical @ +25℃，Vs為24VDC)

傳輸距離：  RS232 － 15米，

            RS485 － 1000米

網    頁：   網頁訪問模塊，網頁設置模塊參數。

保    護:     內建TVS過壓保護;

接    口：   WiFi網絡接口；RS232接口或RS485接口

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 20 ~ +70℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

外形尺寸：   79 mm  x  69.5mm  x  25mm

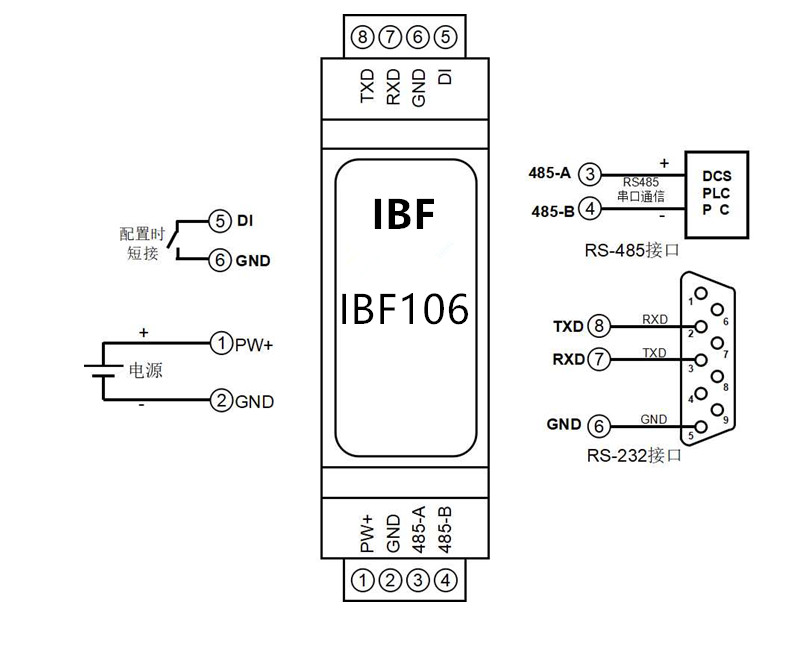

引腳定義與接線：

  注：同名引腳內部是相連的
