產品說明

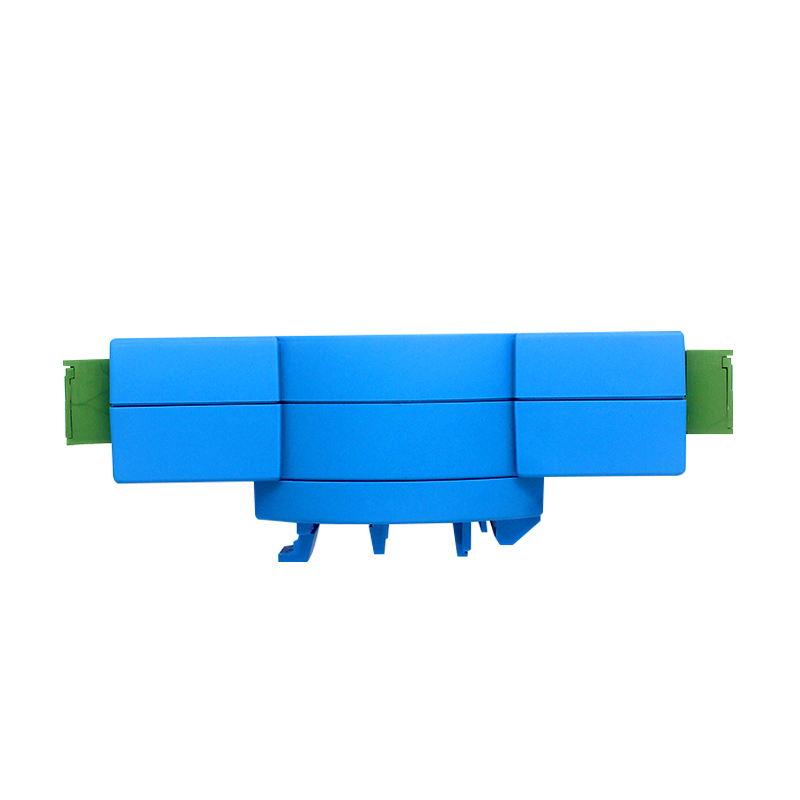

8路NPN轉PNP，5V電平轉24V電平，信號轉換模塊 IBF108

品特點：

●  8路NPN信號轉PNP信號高速轉換

●  8路0-5V電平轉0-24V電平

●  8路TTL電平轉0-24V電平

●  8路NPN信號轉TTL電平

●  8路0-24V電平轉0-5V電平

●  支持輸入信號和輸出信號電平翻轉。

● 電平轉換速度可達1MHz

● 信號輸入 / 輸出之間隔離耐壓3000VDC

● 寬電源供電范圍：8 ~ 32VDC

● 標準DIN35導軌安裝，方便集中布線

典型應用：

● 不同設備之間的電平轉換

● 編碼器信號連接到PLC

● 智能樓宇控制、安防工程等應用系統

● 工業自動化控制系統DI隔離器

● 工業現場信號隔離及長線傳輸

● 設備運行監測

● 傳感器信號的測量

● 電機轉速監測系統

● 地線干擾抑制

● 光電開關等開關量信號采集

產品概述：

IBF108產品實現各種開關量信號的隔離轉換和采集，最多支持8路開關量信號。IBF108系列產品可應用在工業自動化控制系統，開關量DI信號測量、監測和控制，以及工業現場信號隔離及長線傳輸?shù)鹊取?/span>

產品包括電源隔離，8個通道信號高速隔離。模塊可以向輸入端提供一個5V的電源，最大電流100mA，可以用于給光電傳感器供電。模塊還有輸入輸出電平翻轉功能，可以根據需要控制輸出信號取反。產品支持多種參數直接的互相轉換，如0-5V，0-24V，NPN，PNP等參數的隔離和轉換。產品具體輸出參數需要通過選型確定。產品接線請參考接線圖。

IBF108系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

產品選型：

IBF108  –    □    –    □   –    □

選型舉例：

1,  NPN輸入，PNP輸出，頻率響應1MHz，型號IBF108-NPN-PNP

2,  0-5V電平輸入，0-24V電平輸出，頻率響應1MHz，型號IBF108- PNP –PNP，供電電源請用24V。

3,  0-5V電平輸入，0-12V電平輸出，頻率響應1MHz，型號IBF108- PNP –PNP，供電電源請用12V。

4,  NPN輸入，PNP輸出，頻率響應1KHz，型號IBF108-NPN-PNP-1KHz

5,  0-5V電平輸入，0-24V電平輸出，頻率響應1KHz，型號IBF108- PNP –PNP-1KHz，供電電源請用24V。

6,  0-5V電平輸入，0-12V電平輸出，頻率響應1KHz，型號IBF108- PNP –PNP-1KHz，供電電源請用12V。

7,  NPN輸入，TTL輸出，頻率響應1MHz，型號IBF108-NPN-TTL

8,  0-24V輸入，TTL輸出，頻率響應1MHz，型號IBF108-PNP- TTL

IBF108通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  PNP /TTL/0-5V/0-24V輸入： 低電平： 輸入  < 1V

                                      高電平： 輸入  3.5 ~ 30V

輸入電阻：  10KΩ

NPN/集電極開路輸入： 上拉電壓：5V

上拉電阻： 10KΩ

輸出類型：  PNP / 0-24V輸出： 輸出電流：最大30mA，輸出請不要過載，否則燒壞模塊。

輸出電壓：0V ~ 電源電壓減去1V

TTL/0-5V輸出： 輸出電流：最大10mA，輸出請不要過載，否則燒壞模塊。

輸出電壓：0V ~ 5V

NPN/集電極開路輸出: 外部上拉電壓0~30V，上拉電阻可選3K~10K歐姆，最大負載電流30mA。

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

頻率響應：  默認產品1MHz，降低成本也可以選1KHz的產品。

應用范圍：干節點信號轉換、TTL電平采集、編碼器、PLC信號連接、高速脈沖0-24V轉換、5V差分信號轉換等
